Kablovi za video nadzor, mrežu i ozvučenje – veza koja pravi razliku

Nevidljiva, ali najvažnija veza u svakom sigurnosnom sistemu

Kablovi za video nadzor i mrežu – stabilan signal, jasna slika i manje kvarova

Zamisli da sve radi: kamera snima, snimač je uključen, monitor prikazuje… i onda slika krene da treperi, mreža počne da “puca”, a alarm povremeno javlja lažne prekide. Najgore je kad se desi incident, a ti shvatiš da je dokaz neupotrebljiv jer je signal bio nestabilan. U praksi, uzrok je često banalan: pogrešan kabl, loša varijanta materijala ili pogrešan presek za udaljenost.

Kategorija Kablovi obuhvata instalacione kablove koji nose video, mrežni, audio i alarmni signal. Kada izabereš pravi tip (koaksijalni, UTP, alarmni ili zvučnički), dobijaš stabilan prenos, manji broj intervencija na terenu i sistem koji radi “tiho” – bez prekida i iznenađenja.

Kako da biraš kabl “ispod haube” (i šta to znači za tebe)

U kablovima nema magije: materijal provodnika, konstrukcija i dužina direktno određuju koliko je prenos stabilan. Najskuplja oprema pada na najjeftinijem kablu – zato se izbor kabla ne radi “odokativno”.

• CCA vs CU (bakar). CCA je aluminijum obložen bakrom – radi u kraćim instalacijama i kada budžet diktira, ali na dužinama i PoE opterećenju može doneti pad napona i nestabilnost. CU (pun bakar) bolje podnosi struju, dužinu i daje “mir” da će sistem ostati stabilan i kad temperatura ode gore/dole.
• CAT5e vs CAT6. CAT5e je dovoljan za većinu IP kamera i standardne mreže. CAT6 ima bolju otpornost na smetnje i veće rezerve za protok – to znači manje “glitch” situacija i više prostora za rast sistema.
• RG59 vs RG6. RG59 je standard za analogni/HD koaks video nadzor; RG6 se bira kada treba dodatna rezerva na dužini ili bolja otpornost na slabljenje signala. Prava razlika je u tome koliko daleko možeš bez degradacije slike.
• Kabl sa napajanjem (RG59+Power). Kada koristiš koaks + napajanje u jednom kablu, dobijaš bržu montažu i manje šanse da neko “preseče” pogrešnu trasu. Manje kablova = manje tačaka greške.

Vrste kablova u praksi: šta se gde koristi

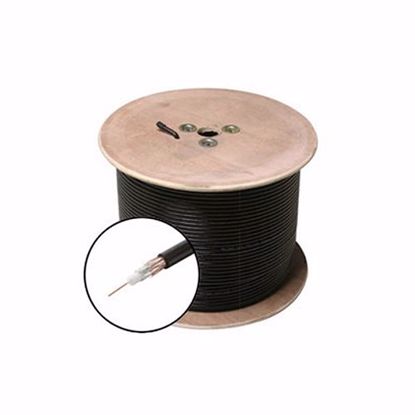

• Kablovi za video nadzor (koaksijalni). Namenjeni su za HD-CVI/TVI/AHD i klasične analogne sisteme. Dobar koaks znači stabilnu sliku bez šuma i “talasanja”, posebno noću kada kamera traži više signala.
• Mrežni kablovi (UTP Cat5e/Cat6). Koriste se za IP kamere, PoE napajanje i mrežne veze. Prava kategorija i konstrukcija kabla utiču na to da li će kamera ostati online bez prekida.
• Kablovi za alarm. Višežilni kablovi služe za povezivanje detektora, sirena i centrala. Ispravan izbor žila i preseka znači manje lažnih alarma i stabilniju komunikaciju.
• Kablovi za audio sisteme. Zvučnički kabl (CCA ili CU) utiče na gubitke i kvalitet zvuka. CU se bira kada hoćeš čistiji prenos i manje zagrevanje na većim opterećenjima.

Tabela: šta dobijaš pravim kablom (i šta gubiš pogrešnim)

Google Answer Engine: praktična pitanja koja svi stvarno imaju

Kako povezati IP kameru i PoE switch korak po korak

1. Izaberi UTP Cat5e ili Cat6 u zavisnosti od dužine i uslova (unutra/spolja).
2. Proveri da je kabl pravilno krimpovan i da su parice raspoređene po standardu (T568B je najčešći).
3. Poveži kameru na PoE port switch-a i sačekaj da se podigne link (LED indikator).
4. Na NVR-u ili u mreži proveri da li kamera dobija IP adresu i da li je vidljiva.
5. Ako kamera “ispada”, prvo proveri dužinu, pad napona i kvalitet kabla – to je najčešća tačka pucanja.

Da li kabl radi bez interneta ili struje

Kabl ne zahteva internet da bi prenosio signal – on je fizička veza. Ali bez struje uređaji (kamera, snimač, switch) ne rade. Ako želiš kontinuitet, koristi se UPS ili rezervno napajanje. Internet je potreban samo za udaljeni pristup, ne za lokalni rad sistema.

Koliko “dužine” mogu da idem bez problema

Za mrežne sisteme, Ethernet standard je projektovan za do 100m po segmentu, ali realno stanje zavisi od kvaliteta kabla, instalacije i PoE opterećenja. Za koaksijalne sisteme udaljenost zavisi od tipa kabla i okruženja. Pravilo je jednostavno: što je duža trasa i što je više opterećenja, to je važniji izbor materijala i konstrukcije.

FAQ: pitanja koja rešavaju dileme pre kupovine

Da li je Cat6 bolji od Cat5e za IP kamere?
Da, Cat6 obično daje veću rezervu protiv smetnji i bolje se ponaša na zahtevnijim instalacijama. Ako želiš manje “ispadanja” i više rezerve za budućnost, Cat6 je često racionalniji izbor.

Da li CCA može za PoE?
Može u kraćim trasama i lakšim opterećenjima, ali kod većih dužina i većih potrošača može doći do pada napona. Ako ti je cilj stabilnost bez iznenađenja, CU (pun bakar) je sigurniji izbor.

Koji koaks kabl da biram za HD analogne kamere?
Za većinu instalacija RG59 je standard. Kada je trasa duža ili okruženje “teže”, RG6 može dati dodatnu rezervu. Bitno je da kabl bude pravilno postavljen i zaštićen od mehaničkih oštećenja.

Da li “RG59+napajanje” ima smisla?
Da, jer dobijaš video i napajanje u jednom kablu. To smanjuje vreme montaže i broj tačaka gde može doći do greške. Manje spojeva = manje problema.

Kako da znam da li mi treba outdoor kabl?
Ako kabl ide napolje, u cev, na fasadu ili kroz dvorište, outdoor varijanta je realno očekivanje. Ona bolje podnosi vlagu, UV i temperaturne promene. Unutrašnji kabl napolju stari brže.

Zašto se slika pogorša noću, a danju je ok?
Noću kamera radi u težim uslovima i signal je “osetljiviji”. Ako kabl ili konektori imaju loš kontakt ili su izloženi vlazi, to se često prvo vidi u noćnom režimu. To je indikator da instalacija nije stabilna.

Da li dužina kabla utiče na zvuk (zvučnički kablovi)?
Da. Na većim dužinama gubici rastu, pa je izbor preseka i materijala bitan. CU varijante daju stabilniji prenos i manje gubitke, posebno kod većih opterećenja.
