Kalkulatori za projektovanje video nadzora
Četiri stvari se u praksi najčešće pogresno procene: kapacitet diska, izbor objektiva, snaga napajanja i presek kabla.
Sve četiri se mogu tacno izračunati. I sve četiri, kada se pogrese, koštaju ili ponovnog izlaska na teren ili neupotrebljivog snimka. Alati su besplatni i ne traže registraciju.
Kalkulatori
Izaberite karticu, unesite podatke i rezultat se računa odmah. Svaki alat ima dugme za kopiranje proračuna u vašu ponudu.
Brze tabele
Tipične vrednosti za proveru na licu mesta, bez otvaranja alata.
Koliko TB treba za 30 dana arhive
Kontinualno snimanje 24/7, H.265, 15 fps, uračunato 10% rezerve. Vrednosti u terabajtima.
| Kamera | 2 MP | 4 MP | 5 MP | 8 MP |
|---|---|---|---|---|
| 4 kamere | 2,1 | 3,2 | 3,8 | 6,4 |
| 8 kamera | 4,3 | 6,4 | 7,5 | 12,9 |
| 16 kamera | 8,6 | 12,9 | 15,0 | 25,8 |
| 32 kamere | 17,2 | 25,8 | 30,0 | 51,6 |
Napomena: na H.264 udvostručite vrednosti. Snimanje na detekciju pokreta tipično štedi 40 do 60%. Za tačan proračun sa mešovitim kamerama koristite kalkulator iznad.

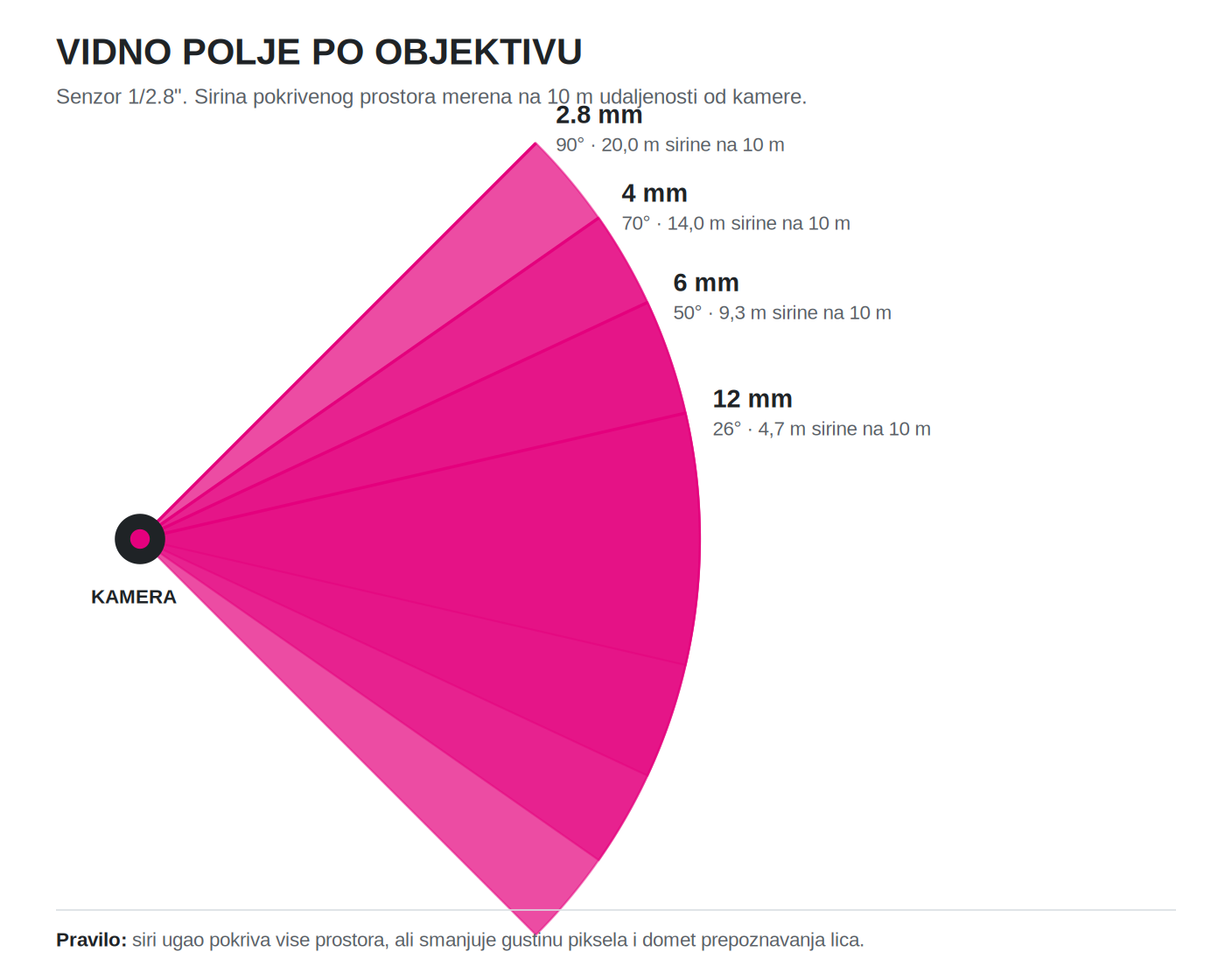

Objektiv, vidno polje i domet
Za senzor 1/2.8″, najčešći u ponudi. Prepoznavanje lica računato po standardu 250 px/m.
| Objektiv | Ugao | Širina na 10 m | Lice 2 MP | Lice 4 MP |
|---|---|---|---|---|
| 2.8 mm | 90° | 20,0 m | 3,8 m | 5,1 m |
| 4 mm | 70° | 14,0 m | 5,5 m | 7,3 m |
| 6 mm | 50° | 9,3 m | 8,2 m | 11,0 m |
| 8 mm | 39° | 7,0 m | 11,0 m | 14,6 m |
| 12 mm | 26° | 4,7 m | 16,5 m | 21,9 m |
Praktično pravilo: 2.8 mm za prostoriju i ulaz, 4 mm za dvorište i parking, 6 do 8 mm za dužu perspektivu kao što su hodnik, prilaz ili ograda. Šira slika ne znači bolju. Na 2.8 mm lice na 10 m nije upotrebljivo kao dokaz.
Potrošnja PoE uređaja i standardi
Zbir potrošnje svih uređaja mora biti najmanje 20% ispod ukupnog PoE budžeta sviča.
| Uređaj | Potrošnja | Standard |
|---|---|---|
| IP kamera bez IR | 4 do 6 W | 802.3af (PoE) |
| IP kamera sa IR | 7 do 12 W | 802.3af (PoE) |
| IP kamera sa grejačem | 15 do 25 W | 802.3at (PoE+) |
| PTZ kamera | 25 do 60 W | 802.3at ili bt |
| Video interfon panel | 8 do 12 W | 802.3af (PoE) |
| WiFi pristupna tacka | 10 do 15 W | 802.3af ili at |
| Čitač kontrole pristupa | 3 do 6 W | 802.3af (PoE) |
Najčešća greška: svič sa 8 PoE portova nema 8 puta 15 W. Ukupan budžet je često samo 60 W. Uvek gledajte ukupnu snagu, ne broj portova.
Najveća dužina kabla za 12 V napajanje
Bakarni provodnik, dozvoljen pad do 10% odnosno 1,2 V. Preko ovih dužina kamera se resetuje kada se noću upali IR.
| Presek | Kamera 0,5 A | Kamera 1,0 A |
|---|---|---|
| 0,22 mm² alarmni | 15 m | 8 m |
| 0,50 mm² | 34 m | 17 m |
| 0,75 mm² | 51 m | 26 m |
| 1,00 mm² | 69 m | 34 m |
| 1,50 mm² | 103 m | 51 m |

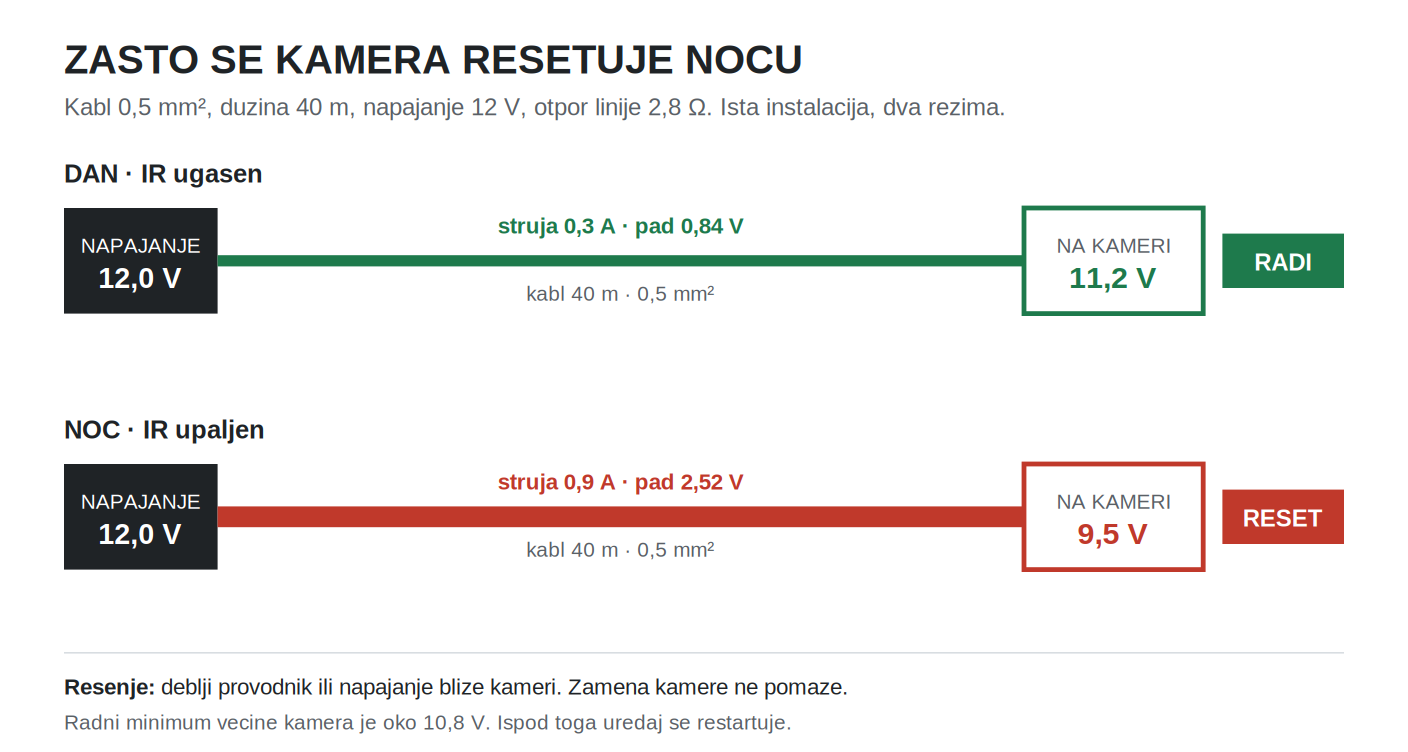

Zašto je ovo najčešći kvar: danju kamera trosi 0,3 A i sve radi. Nocu se upali IR, potrošnja skoci na 0,9 A, pad napona se utrostruči i kamera padne ispod radnog napona. Ujutru sve opet radi, pa se kvar teško dijagnostikuje. Rešenje je deblji kabl ili napajanje bliže kameri, ne zamena kamere.

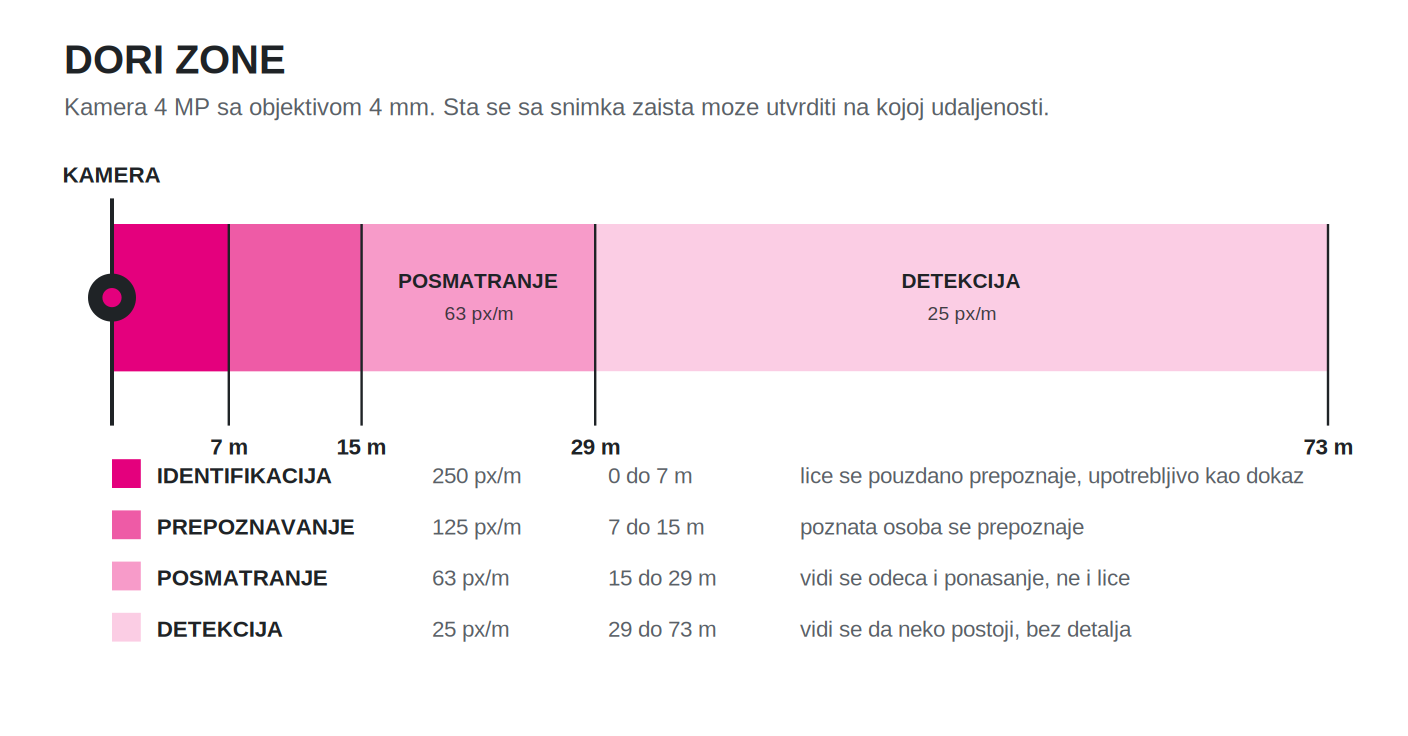

DORI zone: šta se sa snimka zaista vidi
Evropski standard EN 62676-4 deli upotrebljivost snimka na četiri nivoa prema gustini piksela na objektu.
Za tendere i projektnu dokumentaciju: ako je u zahtevu navedeno prepoznavanje lica, kamera mora da obezbedi najmanje 250 px/m na tački prolaza. Kamera od 8 MP na pogrešnom objektivu tu daje lošiji rezultat od kamere od 4 MP na pravom.
Česta pitanja
Koliko TB hard diska treba za 8 kamera?
Za osam kamera od 4 MP, 30 dana kontinualnog snimanja u H.265, potrebno je oko 6,5 TB, u praksi disk od 8 TB. Ako snimate na detekciju pokreta, dovoljno je 4 TB.
Koliko dugo se čuvaju snimci sa video nadzora?
Zakon o zaštiti podataka o ličnosti nalaže da se snimci čuvaju samo onoliko koliko je nužno za svrhu obrade. U praksi se najčešće primenjuje 30 dana, a za objekte pod posebnim režimom i duže. Detalje smo objasnili u tekstu o Zakonu o privatnom obezbeđenju.
Mogu li da koristim obican hard disk u snimaču?
Tehnički može, ali ne treba. Diskovi za video nadzor projektovani su za neprekidan upis 24 sata dnevno i otpornost na vibracije u kućištu sa više diskova. Obican desktop disk u toj primeni tipično otkaže za godinu do dve, i to bez najave.
Koliko štedi H.265 u odnosu na H.264?
Oko 50% pri istom kvalitetu slike. Smart varijante kao što su H.265+ i Ultra 265 na statičnim scenama štede jos 40 do 50%. Ako vam je disk pun, prvo proverite da li su kamere uopšte prebacene na H.265. Često nisu.
Koji objektiv da izaberem, 2.8 ili 4 mm?
Zavisi od toga šta vam treba sa snimka. Objektiv od 2.8 mm pokriva širi prostor i dobar je za pregled situacije. Od 4 mm naviše daje upotrebljivo prepoznavanje lica na vecoj udaljenosti. Ako vam je snimak potreban kao dokaz, birajte uži ugao i postavite kameru bliže tacki prolaza.
Zašto mi se kamera resetuje samo noću?
Skoro uvek zbog pada napona na predugačkom ili pretankom kablu. Kada se upali IR osvetljenje, potrošnja se udvostruči ili utrostruči, a napon na kameri padne ispod radnog. Proverite tabelu iznad. Rešenje je deblji provodnik ili napajanje bliže kameri.
Da li svič sa 8 PoE portova može da napaja 8 kamera?
Ne obavezno. Bitan je ukupan PoE budžet sviča, ne broj portova. Svič sa 8 portova često ima ukupno 60 do 65 W, što je dovoljno za osam kamera bez IR, ali ne i za osam kamera sa jakim IR osvetljenjem ili grejačem.
Treba vam proračun za konkretan objekat?
Pošaljite broj kamera, tip objekta i željenu arhivu. Dobijate predlog opreme sa specifikacijom i cenom, bez obaveze.
Pozovi 011/715-66-72 Pošalji upit Radno vreme: pon do pet, 08:00 do 17:00Zašto proračun, a ne procena
U tehničkoj zaštiti se greške ne vide odmah. Sistem izgleda ispravno, kamere prikazuju sliku, snimač radi. Problem se pokaze tek onda kada snimak zatreba, a tada je kasno. Disk je prepisao događaj pre nego što ste ga potražili, lice na snimku se ne razaznaje, kamera je te noći bila u restartu.
Sve tri situacije nastaju iz istog razloga. Dimenzionisanje se radi po osećaju umesto po proračunu, a svaka od njih ima jednostavnu formulu koja se izračuna za minut.
Alati su namenjeni i instalaterima i vlasnicima
Ako ste vlasnik objekta, ovi alati vam služe da proverite ponudu koju ste dobili. Da li je predloženi disk dovoljan za traženu arhivu i da li izabrane kamere zaista pokrivaju ono što treba. Ako ste instalater, rezultat proračuna možete kopirati direktno u svoju ponudu klijentu.
Šta alati ne mogu
Proračun daje polaznu tačku, ne konačan projekat. Stvarni bitrate zavisi od složenosti scene, osvetljenja i šuma senzora, pa na objektima sa mnogo kretanja predvidite 15 do 20% više prostora. Isto važi i za objektiv. Tabela pokazuje geometriju, ali ne i uticaj kontrasvetla, refleksije ili visine montaže.
Za sisteme sa više zona, integraciju video nadzora sa alarmom i kontrolom pristupa ili projekte gde je potrebna tehnička dokumentacija, javite nam se. Kompletnu opremu možete pogledati u kategorijama video nadzora i hard diskova.
