Fotoćelije: ključni element sigurnosnih sistema

Fotoćelije su mali uređaji koje mnogi i ne primete dok prolaze kroz kapiju, garažna vrata ili rampu. Ipak, njihova uloga je ogromna: one sprečavaju da automatska kapija zatvori prolaz dok se u njemu nalazi vozilo, osoba, dete, ljubimac ili bilo koja prepreka.

U sistemima automatike i kontrole pristupa fotoćelije nisu dekoracija, već sigurnosni element. Ako motor pokreće kapiju, vrata ili rampu, fotoćelije pomažu da se taj pokret zaustavi ili promeni kada se prekine nevidljivi snop između senzora.

Šta su fotoćelije?

Fotoćelije su senzori koji detektuju prekid svetlosnog, najčešće infracrvenog snopa. U najčešćoj varijanti koriste se dve jedinice: jedna šalje signal, druga ga prima. Kada nešto preseče taj snop, sistem prepoznaje prepreku i šalje komandu automatizaciji.

Kod automatske kapije to znači da se kapija zaustavlja ili vraća u otvoreni položaj. Kod rampe to može značiti da se rampa ne spušta dok je vozilo u prolazu. Kod sigurnosnih sistema fotoćelija može aktivirati alarm ili signalizirati neovlašćen prolaz.

Kako fotoćelije funkcionišu?

Najčešći sistem se sastoji od predajnika i prijemnika. Predajnik emituje nevidljivi infracrveni signal, a prijemnik ga stalno prima. Dok je signal čist, sistem zna da je prolaz slobodan. Kada vozilo, osoba ili predmet prekine signal, automatika dobija informaciju da postoji prepreka.

Upravo zato je važno da se fotoćelije postave jedna naspram druge i da budu pravilno poravnate. Ako nisu u osi, ako ih zaklanja stub, biljka, blatnjav poklopac ili loše izvedena instalacija, sistem može raditi nestabilno.

Gde se koriste fotoćelije?

Fotoćelije se najčešće koriste tamo gde postoji automatsko kretanje ili potreba da se detektuje prolaz. Njihova primena je jednostavna, ali vrlo korisna.

• Automatske kapije: sprečavaju zatvaranje kapije dok je vozilo ili osoba u prolazu.
• Garažna vrata: zaustavljaju vrata ako se ispod njih pojavi prepreka.
• Parking rampe: pomažu da se rampa ne spusti na vozilo.
• Kontrola pristupa: registruju prolaz kroz određenu zonu.
• Alarmni sistemi: mogu služiti kao linijska zaštita prolaza ili perimetra.
• Industrija: štite radnike i opremu na mašinama, trakama i prolazima.

Fotoćelije za automatske kapije

Kod automatskih kapija fotoćelije su posebno važne. Kapija ima motor, masu i pokret. Ako se zatvara dok je vozilo u otvoru, može oštetiti automobil, kapiju ili samu automatiku. Još važnije, može ugroziti osobu koja prolazi.

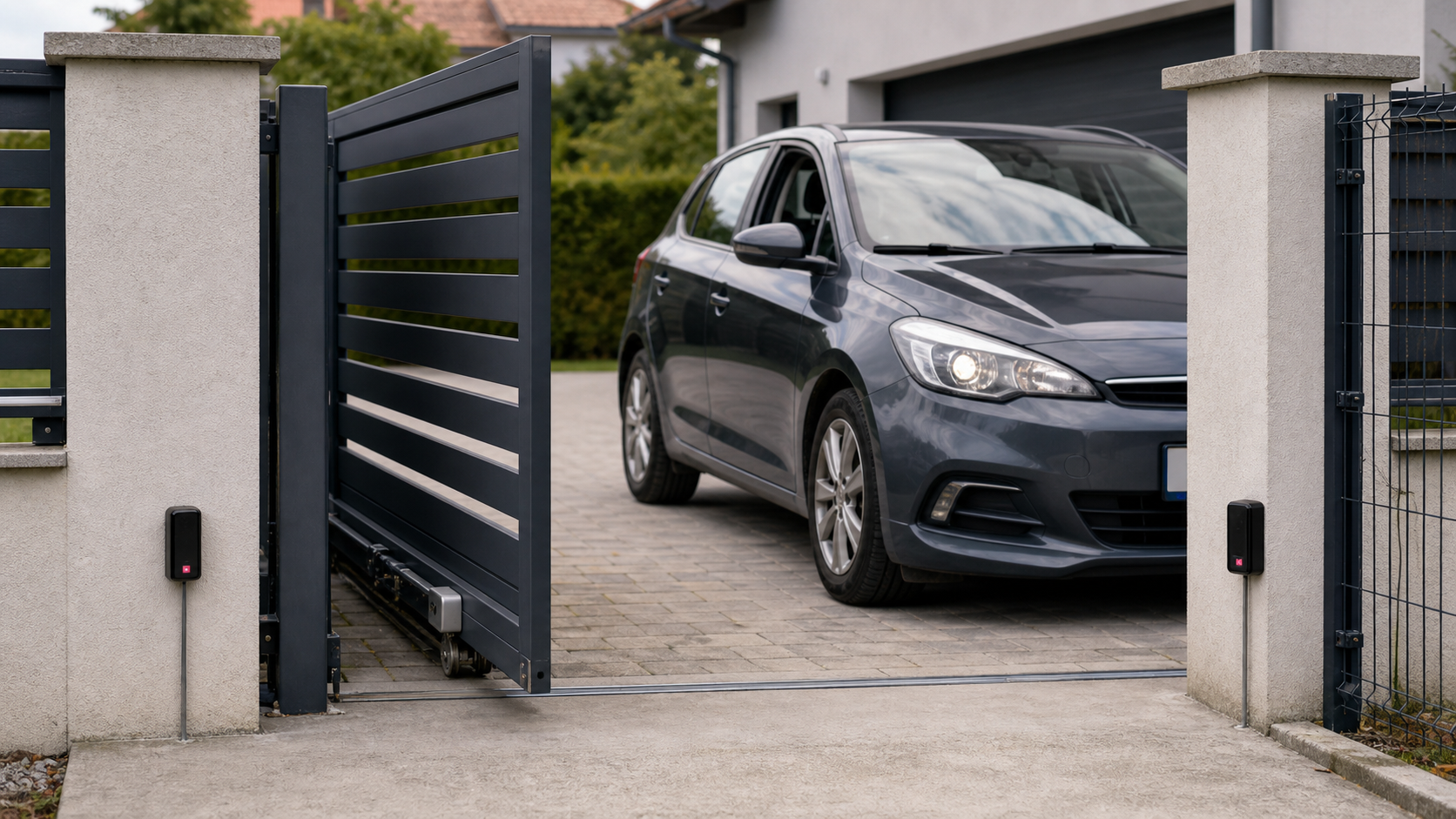

Zato se fotoćelije obično postavljaju na stubove kapije, jedna naspram druge, na visini koja ima smisla za detekciju vozila i ljudi. Kod kliznih kapija često se kombinuju sa motorom, sigurnosnim ivicama, lampom upozorenja i daljinskim upravljanjem.

Najvažnije prednosti fotoćelija

• Veća bezbednost: sistem reaguje kada se u prolazu pojavi prepreka.
• Zaštita vozila: smanjuje rizik da kapija ili rampa udari automobil.
• Brza reakcija: prekid snopa se detektuje odmah.
• Jednostavna integracija: povezuju se sa motorima kapija, rampama i alarmima.
• Praktičnost: rade automatski, bez potrebe da korisnik bilo šta dodatno pritiska.

Vrste fotoćelija

Fotoćelije sa predajnikom i prijemnikom

Ovo je najčešći tip kod kapija i rampi. Jedan uređaj šalje signal, drugi ga prima. Kada se signal prekine, sistem reaguje. Prednost je pouzdanija detekcija i jasna linija zaštite preko prolaza.

Refleksne fotoćelije

Kod refleksnih fotoćelija signal se odbija od reflektora. To može biti praktično u određenim instalacijama, ali kod sigurnosno važnih prolaza treba proveriti da li takvo rešenje odgovara uslovima na terenu.

Industrijske fotoćelije

U industriji se fotoćelije koriste za detekciju proizvoda, zaštitu radnika, kontrolu prolaza i zaustavljanje mašina u opasnim situacijama. Takve instalacije zahtevaju ozbiljnije planiranje i odgovarajući nivo sigurnosti.

Life, Roger, Paradox i PPA fotoćelije

Kod izbora fotoćelija važno je da se usklade sa sistemom u kome će raditi. Brendovi kao što su Life, Roger, Paradox i PPA koriste se u različitim tipovima sigurnosnih i automatizovanih sistema.

• Life: najčešće se vezuje za automatizaciju kapija i garažnih vrata.
• Roger: koristi se u sistemima kontrole pristupa i automatike.
• Paradox: poznat je po alarmnim sistemima i sigurnosnoj opremi.
• PPA: često se koristi kod automatike kapija i prolaznih sistema.

Na kojoj visini se postavljaju fotoćelije?

Visina zavisi od namene. Kod kapija i rampi najčešće se postavljaju tako da detektuju vozila i prepreke u realnoj zoni prolaza. Ako su prenisko, mogu ih češće prljati voda, blato i sneg. Ako su previsoko, mogu propustiti niže prepreke, decu ili manje objekte.

Zato se ne postavljaju napamet. Treba gledati širinu prolaza, tip kapije, visinu branika vozila, položaj stubova i kretanje ljudi kroz prostor. Kod složenijih sistema može biti potrebno više parova fotoćelija.

Najčešće greške pri ugradnji fotoćelija

• Loše poravnanje: predajnik i prijemnik nisu tačno jedan naspram drugog.
• Pogrešna visina: senzor ne detektuje realne prepreke u prolazu.
• Prljava sočiva: prašina, blato i voda mogu oslabiti signal.
• Loša zaštita kabla: spoljašnja instalacija mora biti zaštićena od vlage i oštećenja.
• Ignorisanje sunca: direktno jako svetlo može praviti problem kod nekih instalacija.
• Bez testiranja: sistem se mora proveriti nakon ugradnje, ne samo “upaliti”.

Kako se održavaju fotoćelije?

Održavanje je jednostavno, ali važno. Povremeno treba očistiti kućište i prednju površinu senzora, proveriti da li su uređaji pomereni, da li ima vlage u kućištu i da li kablovi nisu oštećeni. Kod spoljašnjih kapija, vremenski uslovi mogu vremenom uticati na rad.

Dobar test je jednostavan: dok se kapija zatvara, pažljivo prekinite snop u kontrolisanim uslovima i proverite da li kapija reaguje kako treba. Ako nema reakcije, fotoćelije, automatiku ili povezivanje treba proveriti pre daljeg korišćenja.

Zaključak: mali senzor koji sprečava velike probleme

Fotoćelije su jednostavan, ali veoma važan deo automatskih kapija, garažnih vrata, rampi i sigurnosnih sistema. Njihov posao je da na vreme primete prepreku i spreče pokret koji može napraviti štetu ili ugroziti bezbednost.

Ako imate automatsku kapiju, fotoćelije nisu detalj koji treba preskočiti. One su jedan od onih uređaja koje možda ne primećujete svaki dan, ali kada zatrebaju, mogu sprečiti baš onaj incident koji niko ne želi.
