Kako odabrati pravi mrežni kabl - sve što treba da znate

Kupovina mrežnog kabla deluje jednostavno dok ne krenu pitanja: Cat5e ili Cat6, UTP ili FTP, unutrašnji ili spoljašnji, pun bakar ili CCA, da li podržava PoE i kako se pravilno krimpuje RJ45 konektor?

Mrežni kabl je osnova stabilne mreže. Ako je loš, pogrešno izabran ili loše krimpovan, problemi se kasnije vide kao prekid interneta, nestabilan video nadzor, kamera koja se resetuje, slab PoE rad ili uređaj koji “nekad radi, nekad ne”. Zato kabl nije sitnica koju treba birati napamet.

Šta je mrežni kabl?

Mrežni kabl, najčešće Ethernet kabl, služi za povezivanje uređaja u lokalnoj mreži. Koristi se za računare, rutere, switch-eve, access point uređaje, IP kamere, NVR snimače, interfone, kontrolu pristupa i druge mrežne uređaje.

Najpoznatiji tip je UTP kabl, koji ima četiri upredene parice. Te parice nisu slučajno uvrnute: uvrtanje pomaže da se smanje smetnje i da signal bude stabilniji na većim dužinama.

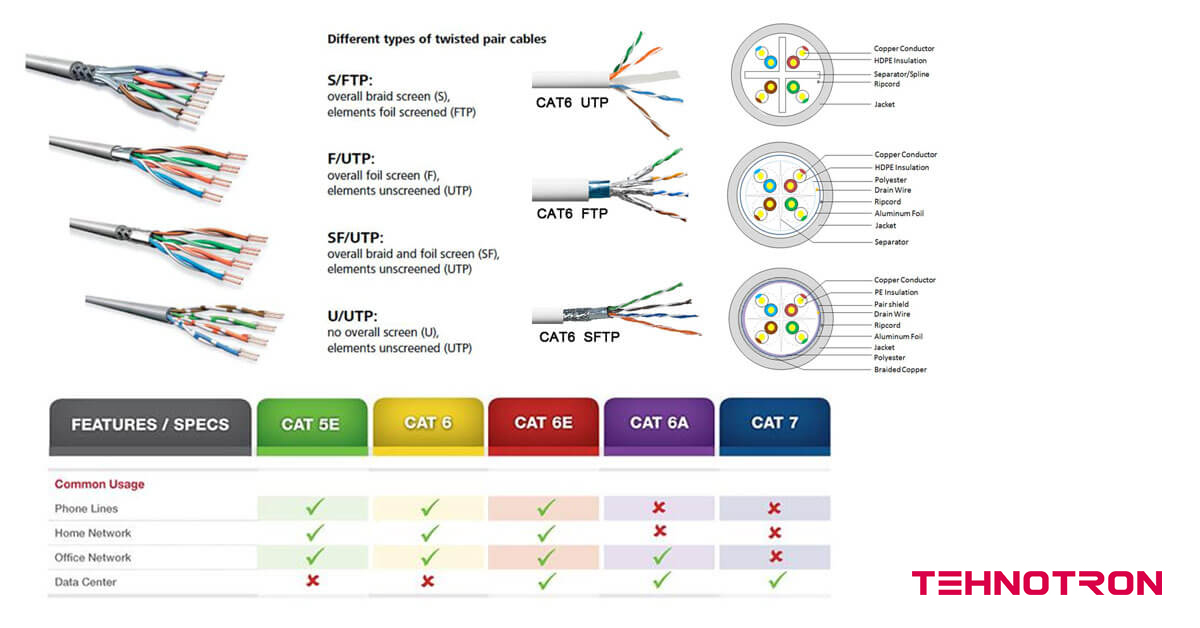

Cat5e, Cat6, Cat6a, Cat7 i Cat8: u čemu je razlika?

Kategorija kabla govori za koju brzinu, frekvenciju i tip instalacije je kabl projektovan. Za većinu kućnih, poslovnih i video nadzor instalacija najčešće se koriste Cat5e i Cat6 kablovi, dok se jače kategorije koriste za zahtevnije mreže i data centre.

UTP, FTP i STP: šta znači zaštita kabla?

UTP je neoklopljeni kabl i najčešće je dovoljan za kućne i standardne poslovne instalacije. FTP i STP kablovi imaju dodatnu zaštitu od elektromagnetnih smetnji. To može biti važno kada kabl prolazi blizu strujnih vodova, motora, industrijske opreme ili u okruženjima gde ima mnogo smetnji.

Za većinu kamera, računara i rutera UTP Cat5e ili Cat6 radi odlično. Ali ako radite ozbiljniju spoljašnju instalaciju, duže trase ili industrijski prostor, vredi razmotriti FTP ili STP, uz pravilno uzemljenje i odgovarajuće konektore.

Puni bakar ili CCA: zašto je ovo važno?

Jedna od najvažnijih razlika koju korisnici često ne vide je materijal provodnika. Kabl od punog bakra je bolji izbor za ozbiljne mrežne instalacije, posebno kada se koristi PoE. CCA kabl, odnosno aluminijum presvučen bakrom, može biti jeftiniji, ali ima lošije električne karakteristike.

Kod PoE kamera, access point uređaja i dužih trasa, loš kabl može napraviti pad napona, resetovanje uređaja ili nestabilan rad. Zato je za profesionalniju instalaciju bolje birati kvalitetan kabl sa bakarnim provodnicima.

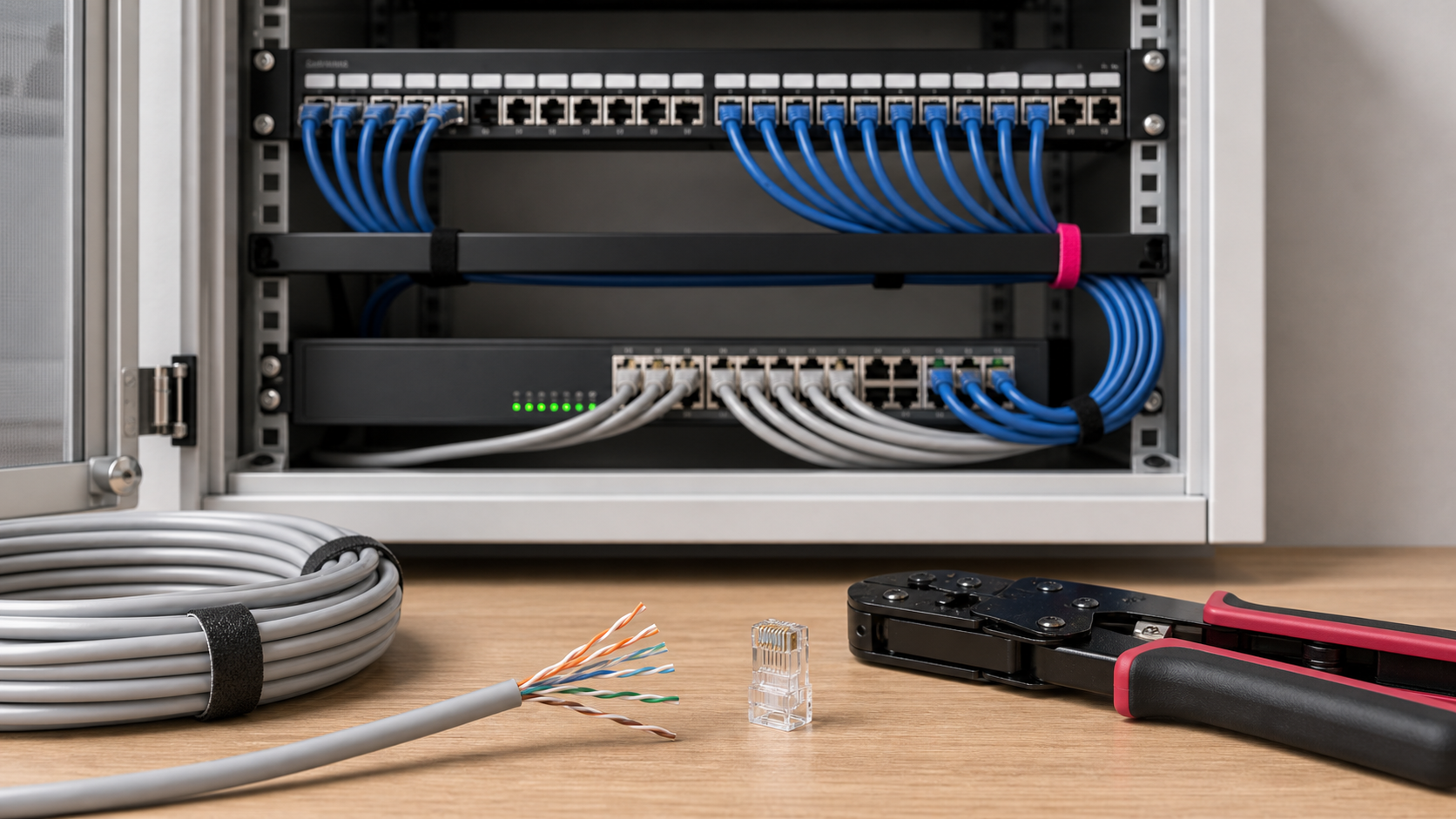

Kako se krimpuje mrežni kabl?

Krimpovanje je postavljanje RJ45 konektora na kraj mrežnog kabla. Potrebna su krimp klešta za RJ45, odgovarajući konektor, malo strpljenja i poštovanje rasporeda boja. Ako redosled nije tačan ili ako žice ne uđu do kraja konektora, kabl može raditi nestabilno ili uopšte neće raditi.

Najčešće se koristi standard T568B. Važno je da oba kraja kabla budu krimpovana istim standardom ako pravite običan mrežni kabl. Ako jedan kraj uradite po T568A, a drugi po T568B, dobijate krosovani kabl, što je nekada imalo više smisla za direktno povezivanje uređaja.

Redosled boja po T568B standardu

1. Belo-narandžasta
2. Narandžasta
3. Belo-zelena
4. Plava
5. Belo-plava
6. Zelena
7. Belo-braon
8. Braon

Redosled boja po T568A standardu

1. Belo-zelena
2. Zelena
3. Belo-narandžasta
4. Plava
5. Belo-plava
6. Narandžasta
7. Belo-braon
8. Braon

Mrežni kabl za video nadzor

Za IP kamere najčešće se koristi Cat5e ili Cat6 kabl. Ako kamera koristi PoE, isti kabl prenosi i podatke i napajanje. Upravo zato kvalitet kabla direktno utiče na stabilnost kamere.

Za nove instalacije često je pametno izabrati Cat6, jer daje dobru rezervu za budućnost i stabilan rad. Za spoljašnje kamere treba koristiti kabl namenjen za spoljašnju montažu, sa UV zaštitom, a po potrebi i geliranu verziju otpornu na vlagu.

Na šta paziti kod kamera?

• Dužina trase: standardna Ethernet veza se planira do 100 m po linku.
• PoE potrošnja: jače kamere i PTZ modeli mogu tražiti bolji kabl i jače napajanje.
• Spoljašnji uslovi: sunce, vlaga i temperatura traže odgovarajuću izolaciju.
• Konektori: loš RJ45 konektor može oboriti celu kameru.
• Testiranje: posle krimpovanja obavezno proveriti testerom.

Mrežni kabl za unutrašnju i spoljašnju instalaciju

Za unutrašnju instalaciju najčešće je dovoljan standardni UTP Cat5e ili Cat6 kabl. Ako kabl prolazi kroz zidove, plafone, kancelarije ili tehničke kanale, važno je da bude uredno postavljen i da se ne lomi pod oštrim uglom.

Za spoljašnju upotrebu birajte kabl koji je namenjen za takve uslove, na primer outdoor UTP kabl. Običan unutrašnji kabl napolju može brzo propasti zbog UV zraka, vlage i temperature. Ako kabl ide kroz zemlju ili jako izloženu zonu, treba ga dodatno zaštititi bužirom, cevima ili odgovarajućom instalacionom trasom.

Mrežni kabl i alarmni sistemi

Kod alarmnih sistema se često koriste posebni alarmni kablovi, telefonski kablovi ili višežilni kablovi, u zavisnosti od senzora i centrale. Ipak, mrežni kabl može biti koristan za komunikaciju centrale, IP module, povezivanje uređaja na mrežu ili neke savremene integracije.

Ako planirate alarm, video nadzor i mrežu zajedno, najbolje je unapred napraviti plan kabliranja. Kasnije provlačenje kablova kroz gotov objekat skoro uvek je komplikovanije i skuplje.

Najčešće greške pri izboru mrežnog kabla

• Kupovina najjeftinijeg kabla: može raditi kratko, ali praviti probleme kod PoE i dužih trasa.
• Unutrašnji kabl napolju: UV zraci i vlaga brzo oštete izolaciju.
• Loše krimpovanje: kabl izgleda gotov, ali radi nestabilno.
• Mešanje standarda: jedan kraj T568A, drugi T568B bez potrebe.
• Oštri pregibi: kabl nije crevo za vodu, prelom može oštetiti parice.
• Bez testiranja: problem se otkrije tek kada kamera ili uređaj počne da prekida.

Kako izabrati pravi kabl?

Ako pravite kućnu mrežu ili osnovni sistem, Cat5e može biti dovoljan. Ako radite novu instalaciju, posebno za video nadzor, PoE kamere ili poslovni prostor, Cat6 je često bolji izbor jer daje više rezerve. Za ozbiljnije mreže i duže planiranje, Cat6a može imati smisla.

• Za kuću: Cat5e ili Cat6.
• Za novi stan ili lokal: Cat6 kao dobra dugoročna opcija.
• Za IP kamere: Cat5e ili Cat6, obavezno kvalitetan provodnik.
• Za PoE: birati kvalitetan kabl, poželjno pun bakar.
• Za spolja: outdoor, UV-otporan i po potrebi gelirani kabl.
• Za smetnje: FTP/STP ako okruženje to zahteva.

Za kompletnu mrežu nije dovoljan samo kabl. Treba razmišljati i o switch-u, ruteru, patch panelu, konektorima, testeru kablova i kvalitetnoj montaži. Ako sistem uključuje kamere, koristan je i tekst o tome šta je sve potrebno za video nadzor.

Zaključak: kabl je najjeftiniji deo sistema koji može napraviti najskuplji problem

Mrežni kabl se često bira na brzinu, ali od njega zavisi stabilnost cele instalacije. Dobar kabl neće biti tema razgovora jer će sistem jednostavno raditi. Loš kabl će se javljati kroz prekide, resetovanje kamera, slab PoE, gubitak mreže i sate traženja problema.

Za većinu korisnika Cat5e i Cat6 pokrivaju najveći deo potreba. Za nove instalacije, PoE kamere i ozbiljnije mreže, Cat6 od kvalitetnog provodnika je vrlo dobar izbor. Za spoljašnje trase, birajte kabl koji je zaista namenjen za spoljašnju upotrebu. I šta god da radite, ne preskačite testiranje kabla posle krimpovanja.
